早前完成了微距環形燈, 由於裝好微距環形燈在鋼上, 仍要裝下面之底板, 裝配有些麻煩
另外配一些大鏡時, 有機會裝不到, 及裝好底板後相機不能平放(電池凸出引致不平).
決心再改良一下.
首先買了
一個散光膠片.
一個新金屬遮光罩
一個圓形杯 (在公司找到的)
開工了.
1) 金屬遮光罩最大直徑為 101mm, 環形燈改大內徑少許才可裝好, 先加大環形燈使剛好好入金屬遮光罩外面.
2) 將圓形杯在中間切開, 圓形膠圈之內徑, 等於環形燈外徑.
3) 散光膠片切出內圓及外圓, 外圓直徑等於圓形膠圈之外徑.
4) 用熱溶膠黏好 1) 金屬遮光罩與環形燈, 2)圓形膠圈與環形燈, 3) 散光膠片與圓形膠圈.
5) 試將金屬遮光罩裝好在鏡頭上.
6) 將電池用熱溶膠黏好在金屬遮光罩底部, 此時相機可以平放.
7) 用熱溶膠黏好電線及開關掣.
8) 現時正面不好看, 用餘下之散光膠片黑色部份, 切出前面之外形. 用熱溶膠黏好在前面.
9) 完成了, 從看正面比較好, 側面就不要看了.

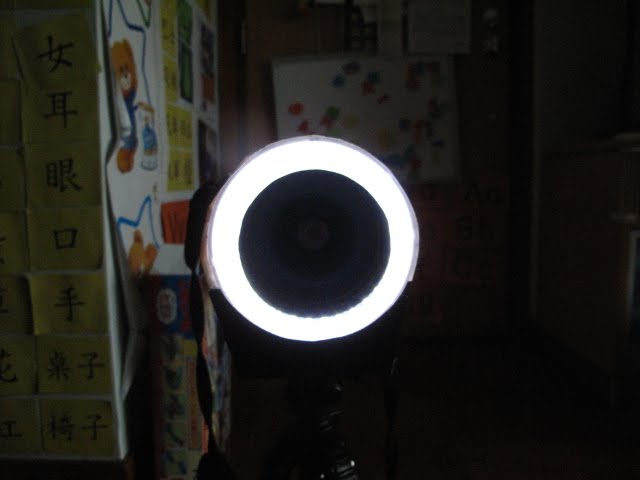

正面還可以.
開關掣
大戰過後.
看來仍有改進的空間, 下次再在側面及後面加膠片.
